将Cad绘图插入Word文档的三种方法

把我们画的cad图插入word文件一般有三种方式，但是它们达到的效果是不一样的，有的比较细腻，有的比较粗糙，需要根据我们写作的目的进行相应的再加工。这个过程有一些技巧。现在写下来，希望对读者朋友们有所启发。

要在word文件中插入cad绘图，可以使用以下三种方法：

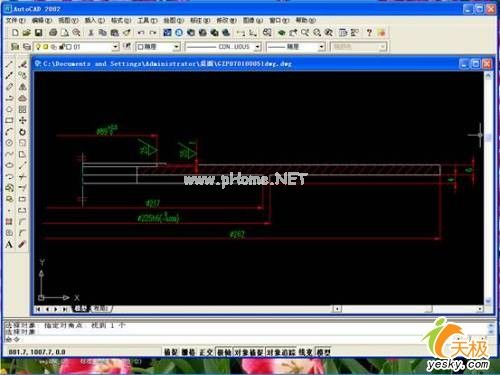

首先使用键盘上的“打印屏幕sysrq”抓取cad图纸，然后通过系统自带的绘图软件进一步修剪，从而去除cad裁剪图中多余的部分，以使图片在word文件中显示足够清晰。如图1和图2所示：

其实工作已经基本完成了，但是之前有一个遗漏，就是在cad里面要把它的背景颜色从黑色改成白色，在autocad2002的“工具”菜单点击“选项”打开显示卡进行更改。如图3所示：

同时，为了显示更清晰，cad图纸中的标注线也改为黑色，否则打印出来的结果很弱，标注的数字可以适当大于标准图纸中规定的数字，使最终插入的图片清晰。

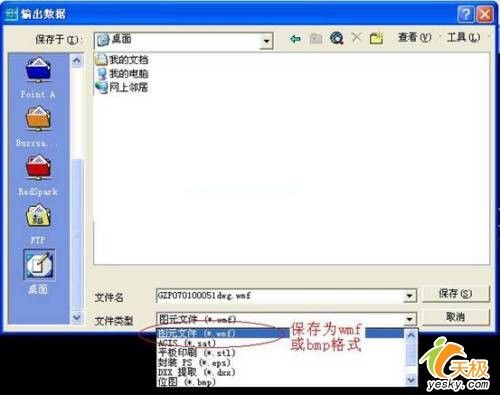

其次，利用Autocad2002中“文件”菜单的“输出”命令，通过改变文件的后缀类型，可以将图像格式保存为wmf或bmp，然后导入到word文件中。如图4所示：

同样，保存时，cad中的背景应改为白色。

三是通过第三方软件实现。比如BetterWMF中文版就是一个可以把DWG图形从AutoCAD复制到Word的软件。它的独特之处在于可以在复印时自动去除恼人的黑色背景，并具有自动修剪图形空白边缘、自动填充颜色、自动将DWG格式图形文件转换为WMF图像格式等功能。此外，它可以缩放和旋转图形，并根据用户的需要设置线条的宽度和颜色。本软件支持的AutoCAD版本：R14、2000、2000i、2002、2004。

搜索：BetterWMF

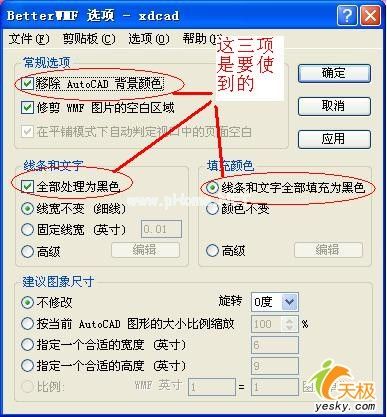

下载后，我们可以通过重复单击“下一步”轻松完成安装。打开它的程序，如图5所示：

单击“确定”后，它将以最小化的形式出现在窗口的任务栏中。当我们在Autocad2002中复制时，会出现“剪贴板中的数据已被BetterWMF(大小：9.33" * 2.55 ")修改”的提示。此时，cad图纸可以通过粘贴的方式插入word文件，如图6所示：

是不是特别清晰，而且通过之前的设置，已经过滤掉了黑色背景，只有cad图纸出现在word文本中。

总的来说，通过以上三种方法的回放，你可能会觉得用第三方软件实现cad图纸的插入更方便，只需要一次前期设置就可以轻松实现。
