上一版我讲解了一些关于CAD的实用教程,相信对大家都有帮助。今天给大家带来的是AutoCAD教程:一字形螺丝刀头.让我们来看看CAD的具体内容。

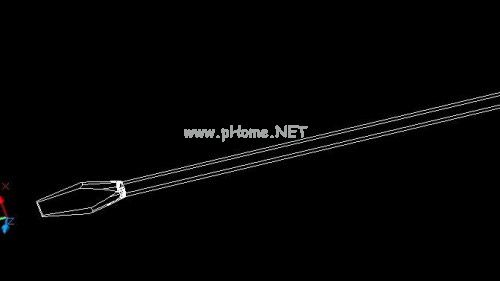

先看CAD做的效果图:
具体步骤如下:
第一步:在CAD软件中,用工具在画布上画一个长120、直径6的圆柱体,如图:
第二步,然后将端面拉伸30,然后将倾角设置为-12。如图所示:
第三步:在圆心画一条直线,然后向两边偏移0.5,如图:
第四步:然后我们切三点,如图:
第五步:然后我们画出需要的线条,如图:
第六步:然后连接一个闭环,选择这个区域,然后拉伸身体,如图:
第七步:之后我们取差集,如图:
第八步:然后我们可以画出螺丝刀的圆角,如图:

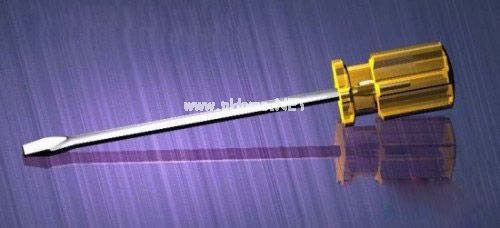

最终效果图:
以上是关于AutoCAD教程:直螺丝刀头的全部内容,希望大家喜欢。
