快速CAD编辑如何标注钝角？用快速计算机辅助设计编辑器标注钝角度的方法

快速计算机辅助设计编辑器是一个计算机辅助设计编辑器。你知道快速CAD编辑器是怎么标记钝角的吗？接下来，我们来看看快速CAD编辑器标记钝角的方法。

方法步骤

1.画一个角度未知的角度

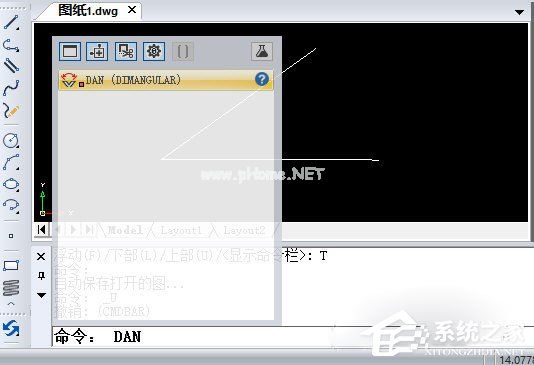

2.调用角度标记命令

我们在命令行中输入快捷键DAN，调用角度标注的DIMANGULAR命令。

3.标出锐角的程度

角度标注命令调用后，命令行会显示相应的操作说明。根据说明，我们可以快速标记这个锐角的程度；

在示例中绘制的角度中，锐角会自动将文本标记为36。

4.标出钝角的度数

那么方法还是和上面一样，在命令行输入快捷键DAN，调用角度标注DIMANGULAR命令；

这时命令行会提示“按回车键指定角度/选择直线、圆弧或圆：”字样，我们直接按回车键指定角度。

这时命令行会提示“Angle Vertex :”字样，我们会根据指令选择角度顶点；

这时命令行会提示“角度第一面：”，我们会根据指令选择角度第一面；

这时命令行会提示“角度：的其他面”字样，我们会根据指令选择角度的其他面；

这时命令行会再次提示命令词“角度(A)/文字(T)/尺寸线位置(L):”，我们可以直接按ENTER键。

此时，画框中的角度标记为324的钝角，而不是锐角。

以上就是快速CAD编辑器如何标注钝角度的全部内容。根据以上方法，可以通过快速CAD编辑器轻松掌握标注钝角度的方法。
