ansys怎么看位移变形图

在现代工程分析中，ANSYS作为一款功能强大的有限元分析软件，被广泛应用于结构、流体、热等多领域。特别是在结构分析中，位移变形图的解析是判断结构受力情况、评估结构安全性的重要环节。本文将介绍如何在ANSYS中查看位移变形图，并深度理解其实际应用。

首先，在进行有限元分析之前，用户需要确保已经构建了必需的几何模型，并对模型进行了材料属性的定义以及边界条件的施加。完成上述步骤后，就可以开始进行求解。具体步骤如下：

1. 求解模型：在ANSYS Workbench中，确保模型已经设定正确后，点击“求解”按钮。程序会根据所定义的载荷和边界条件进行计算，生成相应的结果。

2. 查看结果：求解完成后，用户可以通过“结果”模块来进行后续分析。在该模块中，选择“位移”选项，ANSYS会自动生成位移结果并以图形方式展示。

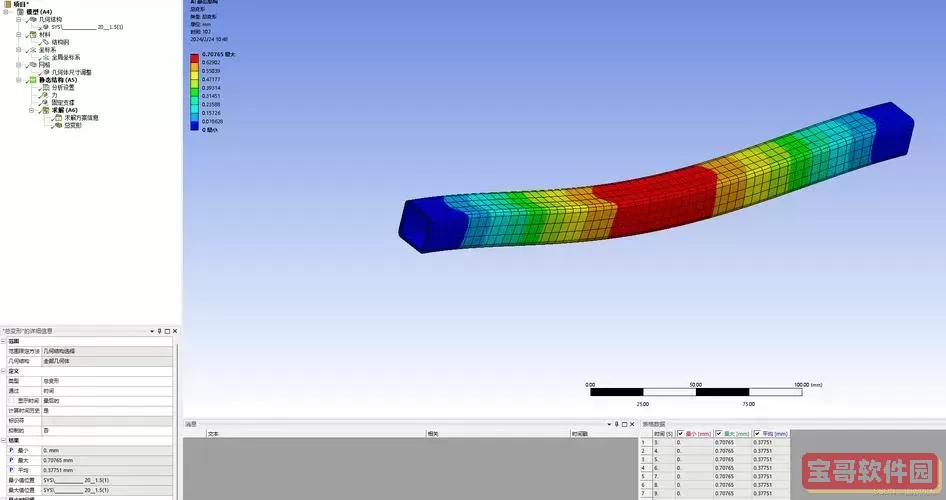

3. 打开位移变形图：在“结果”模块中，找到“位移”相关的选项，选中后，用户可以选择“变形形状”。此时，软件会展示结构在载荷作用下的变形状态。一般来说，ANSYS会提供“真实变形”和“放大变形”两种展示方式。“真实变形”能够展示实际位移情况，而“放大变形”则能够将细微的变形放大，以便更清晰地观察。

4. 结果分析：生成的位移变形图非常直观，用户可以通过不同颜色的标尺观察到变形的程度。通常情况下，颜色越深，代表变形越大。与此同时，ANSYS还能够提供具体的数值结果，帮助工程师对变形位置进行定量分析。这一结果常用于评估结构的安全性和服务性，如需要进行进一步的优化设计或加固处理。

接下来，我们需要了解如何解读位移变形图。解读的关键在于以下几点：

1. 变形模式：观察变形图，可以分析出结构的受力模式及失稳形态。例如，对于一个梁结构，如果在中间部分出现了明显的下挠，说明该部分受力较大，可能需要加大截面或增加支撑。

2. 变形程度：通过比较不同工况下的位移变形图，用户可以判断结构在各种负载下的表现。这种分析能够帮助工程师确认设计是否满足预期的安全性能，避免在实际使用中出现意外故障。

3. 局部放大：在分析复杂结构时，可以对重点部位进行局部放大。在ANSYS中，用户可以自定义放大倍数，以便进行更精细的观察。

在实际应用中，位移变形图不仅能够用于初步的评估，还可以用于设计优化。例如，当结构某一部分的位移超出设计允许值时，工程师可以通过修改设计参数，重新仿真，从而实现更为合理的结构方案。

尽管位移变形图是评估结构性能的重要工具，但仅依赖这一图形并不足以全面评估结构的行为。对结果的全面分析还应结合应力、频率等其他分析结果。这样才能形成对结构的综合评估。

综上所述，位移变形图不仅是ANSYS提供的直观结果展示工具，更是工程师进行安全评估和设计优化的重要依据。通过合理运用这一工具，工程师能够更好地理解结构行为，提升设计的科学性与安全性。

最后，希望读者在使用ANSYS进行分析时，能够充分利用位移变形图这一功能，从而提高工程设计的效率与可靠性。
