ansys电磁仿真教程

在当今电子技术迅猛发展的时代，电磁仿真技术已经成为工程师设计和优化产品的重要工具。ANSYS作为一款功能强大的仿真软件，广泛应用于电磁场的分析与设计。本文将为您介绍ANSYS电磁仿真的基本知识、应用领域以及简单的操作教程，帮助您快速上手这一强大的工具。

首先，我们来了解一下电磁仿真为何如此重要。电磁场的设计不仅涉及到信号传输和电源管理，还影响到设备的性能、稳定性和可靠性。在中国，随着5G、物联网、人工智能等新兴技术的发展，电磁兼容性和电磁场的优化设计变得尤为关键。因此，学习电磁仿真不仅能提升个人技能，也能助力企业在激烈的市场竞争中立于不败之地。

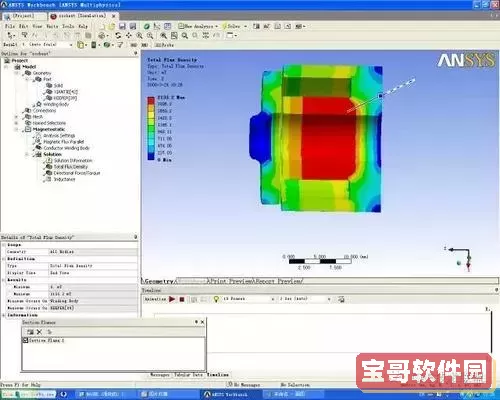

在ANSYS中，主要有两个模块用于电磁仿真：ANSYS HFSS（高频结构仿真）和ANSYS Maxwell（低频电磁场分析）。HFSS通常用于高频电路、微波组件等的电磁场分析，而Maxwell主要用于电机、变压器等低频电磁设备的分析。根据具体需求选择合适的模块，是进行有效电磁仿真的第一步。

接下来，我们将介绍一个简单的ANSYS电磁仿真操作流程，以帮助您入门。我们以ANSYS HFSS为例，进行一个微波滤波器的仿真过程：

第一步：建立模型。在ANSYS HFSS的界面中，选择“Create Rectangular Prism”工具来绘制微波滤波器的几何模型。定义好材料属性后，将其命名并组织到项目结构中。

第二步：设置边界条件。在电磁仿真中，边界条件对结果影响至关重要。选择“Assign Boundary”功能，设定合适的边界条件，如开放边界、波导端口等，以确保仿真环境的真实性。

第三步：定义激励源。根据滤波器的工作原理，选择“Assign Excitation”工具，以定义信号的输入端口。例如，如果是针对微波信号，可以设置波导端口的输入和输出。

第四步：网格划分。在仿真分析之前，需要对模型进行网格划分。选用适合的网格密度，通常在HFSS中选择“Mesh”选项进行自动网格划分，如有需要也可手动调整。

第五步：设置求解器参数。确保选择合适的求解频率及求解精度，以保证仿真结果的准确性。可以在求解器设置中调整这些参数，完成后点击“Analyze”按钮开始计算。

第六步：查看结果。在仿真过程完成后，可以使用“Results”菜单查看各类数据。HFSS提供了S-参数、场分布、辐射模式等多个可视化结果，帮助设计者分析滤波器的性能。

最后，经过仿真分析后，可能需要对设计进行优化。在HFSS中，您可以利用优化工具对不同设计参数进行修改，快速找到最佳解决方案。

通过以上步骤，您可以初步掌握ANSYS电磁仿真的基本操作。值得一提的是，虽然ANSYS软件功能强大，但初学者在操作过程中可能会面临一定的挑战。因此，建议您寻求专业培训课程或参考官方文档，以深入理解各功能模块。

总之，电磁仿真技术在中国电子行业的发展愈发重要，掌握ANSYS电磁仿真将为您的职业生涯加分。希望通过本教程，您能够在电磁设计领域迈出坚实的一步，为未来的创新与进步贡献一份力量。
