西门子plc编程软件教程

标题：西门子PLC编程软件教程

在现代工业自动化领域，PLC（可编程逻辑控制器）是实现自动化控制的核心设备之一。西门子作为全球领先的自动化设备制造商，其PLC产品在市场上拥有广泛的应用。为了帮助初学者和技术人员更好地掌握西门子PLC的编程技巧，本文将为您提供一份详细的西门子PLC编程软件教程。

### 一、了解西门子PLC

西门子PLC广泛应用于机械制造、化工、食品加工等各个行业，因其高可靠性、操作简便和功能强大而受到青睐。其主要产品系列包括S7-1200、S7-1500、S7-300和S7-400等。不同系列的PLC具备不同的功能特点，用户可以根据实际需求选择合适的型号。

### 二、PLC编程软件的下载与安装

西门子PLC编程通常使用TIA Portal（Totally Integrated Automation Portal）软件。用户可以从西门子官网或授权代理商处下载最新版本的TIA Portal。下载后，按照安装向导进行安装，通常包括以下步骤：

1. 同意许可协议。

2. 选择安装路径。

3. 选择所需组件（如PLC、HMI、网络配置等）。

4. 完成安装并重启计算机。

### 三、创建新的项目

安装完成后，打开TIA Portal。在主页上，选择“创建新项目”。输入项目名称并指定保存路径，点击“创建”进入项目界面。项目界面是开展PLC编程的基础，包含了各种编程元素和设备配置选项。

### 四、配置PLC硬件

在新创建的项目中，需要先配置PLC硬件。点击左侧的“项目视图”，然后选择“设备与网络”，如下操作：

1. 在硬件目录中，选择所需的PLC型号（如S7-1200）。

2. 拖动该型号到项目空间中，系统将自动生成硬件配置。

3. 配置PLC的输入输出模块，根据实际需求添加相应模块。

### 五、编写PLC程序

在完成硬件配置后，接下来就可以开始编写PLC程序了。西门子PLC编程主要有以下几种语言：

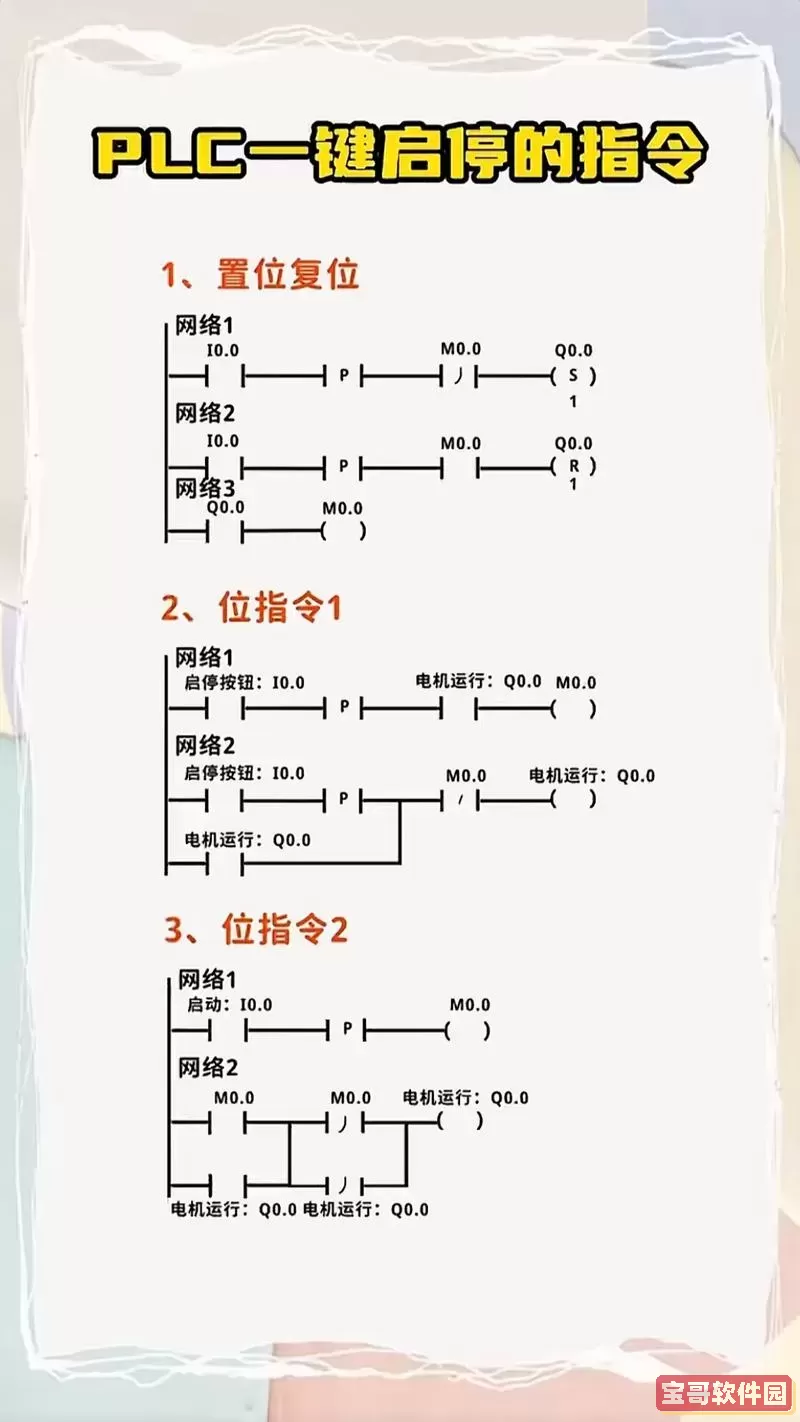

1. 梯形图（Ladder Diagram, LD）：最常用于简单的控制逻辑，易于理解和维护。

2. 功能块图（Function Block Diagram, FBD）：适合处理复杂的数据流。

3. 结构化文本（Structured Text, ST）：类编程语言，适合进行复杂算法的实现。

在TIA Portal中，可以通过“PLC程序”进行编辑，选择所需的编程语言进行开发。例如，若使用梯形图编程，创建新的程序块，开始编写逻辑。在梯形图中应用输入、输出和逻辑元件，按需连接，形成完整的控制逻辑。

### 六、仿真与测试

编写完程序后，建议进行仿真测试。TIA Portal提供了内置的仿真功能，用户可以在软件内模拟PLC运行，检查编程逻辑的正确性。通过监控变量的状态，调试程序中的错误，确保最终逻辑符合预期。

### 七、上传程序到PLC

经过充分测试后，可以将程序上传到实际的PLC设备中。在“在线”模式下，连接PLC并执行下载指令，将编写好的程序传输到PLC内。在此过程中，确保PLC处于合适的状态，避免对现场设备造成影响。

### 八、总结

西门子PLC编程软件的使用，不仅需要掌握基本的编程技能，还要了解设备的特性及其应用场景。通过以上步骤，您可以逐步熟悉西门子PLC的编程方法，并应用于实际项目中。希望本教程能对您在PLC自动化控制方面的学习有所帮助。
