AutoCAD2020教程:极轴跟踪功能介绍

相信熟悉AutoCAD的朋友都知道，AutoCAD中有一个非常有用的极坐标追踪功能，可以在绘图时沿着一定的角度进行追踪，追踪角度可以根据用户的需求进行设置。下面，我们来看看AutoCAD2020极轴跟踪功能的相关介绍。

极轴跟踪功能介绍

一、什么是CAD的极轴跟踪？

大多数图中的角度都是固定的或规则的角度，如30、45、60等。为了避免繁琐的人工输入角度，CAD增加了极轴跟踪功能。

二、在CAD中如何设置极轴跟踪角度？

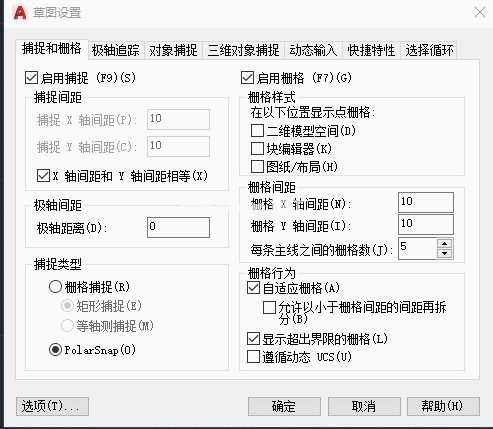

1.在CAD右下方的状态栏中，点击小三角按钮，在上拉框中点击“捕捉设置”，这时会弹出“草图设置”的弹出窗口；

2.在“草图设置”弹出的对话框中，点击“极坐标追踪”选项卡，我们可以根据需要设置一个“增量角度”(这里我们以45为例，然后用动画展示效果)，然后勾选“启用极坐标追踪”，最后点击“确定”；

3.这时，我们回到绘图区，输入直线命令“L”，单击任意位置确定起点，然后移动鼠标。我们可以看到，当我们的光标移动到接近符合条件的角度时，CAD会显示一条绿色虚线，这是极轴；

4.再次移动光标，发现每条绿色虚线的角度，也就是极轴的角度增加了45的倍数，因为我们之前设置的“增量角度”是45。

3.如何快速开启极坐标追踪模式？

通常在设置了极轴的“增量角度”(默认值为90)后，可以在绘图过程中直接按“F10”来开启或关闭极轴跟踪功能。
